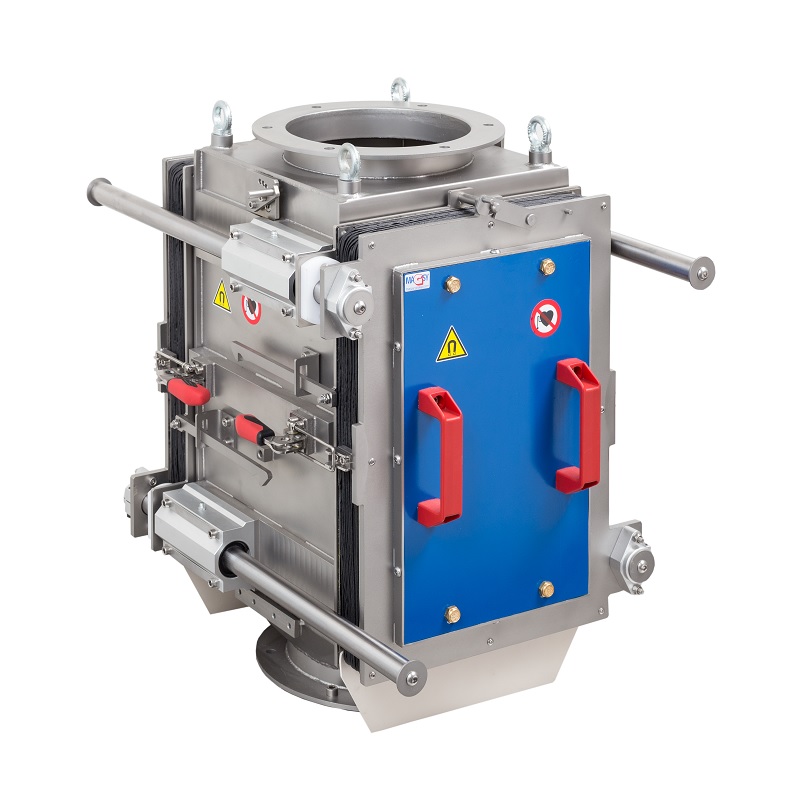

Platten-Magnetabscheider

Der Platten-Magnetabscheider ist für die Abscheidung aus Schüttgut, das durch Schwerkraft in Rohren transportiert wird, bestimmt. Er muss in senkrechter, eventuell schräger Lage installiert werden, aber immer so, dass das zu separierende Material gut durch das Rohr fallen kann

Industriebereiche, in denen der MSP verwendet wird

Die Laternenform findet überwiegend Verwendung in Betrieben, in denen das Material mit Schwerkraft durch Rohre transportiert wird. Ein großer Vorteil dieses Abscheidertyps ist die Möglichkeit, ferromagnetische Verunreinigungen auch aus schlecht durchlässigen, brückenbildenden sowie abrasiven Materialien zu separieren.

Verwendungsbereiche:

• Lebensmittelindustrie
• Baustoffindustrie
• sowie Industriebereiche, in denen trockenes Schüttgut, auch mit schlechten Rieseleigenschaften, verarbeitet wird

 Der Platten-Magnetabscheider kann sowohl mit Ferritmagneten als auch mit leistungsstarken Neodym-Magneten bestückt werden.

Anwendungsbereiche im industriellen Betrieb:

• Die Abscheidung als Technologieschutz während des Betriebs

  Falls der Magnetabscheider als Technologieschutz installiert ist, wird er gewöhnlich mit Ferritmagneten bestückt. Der so ausgerüstete Abscheider separiert eher größere ferromagnetische Verunreinigungen, um das Risiko einer Beschädigung der nachfolgenden Technologie zu senken. Auch für diese Nutzung kann der Abscheider mit sehr starken Neodym-Magneten bestückt werden. Es hängt von der jeweiligen Situation ab.

• Abscheidung zur Erreichung der Produktreinheit

  Es hängt vom Ziel der Magnetabscheidung ab. Für diese Nutzung kann der Abscheider sowohl mit Ferritmagneten als auch mit sehr starken Neodym-Magneten eingesetzt werden. Der Platten-Magnetabscheider sollte nicht nur in der Endphase des Herstellungsprozesses als finale Ausgangsabscheidung, sondern auch in den vorhergehenden Herstellungsphasen so platziert werden, dass dadurch in den verschiedenen Herstellungsabschnitten schrittweise die maximale Menge an ferromagnetischen Verunreinigungen aufgefangen wird.

Konstruktion und Funktion des Platten-Magnetabscheiders MSP / Laternenform

Für Anwendungen, bei denen eine sehr hohe Qualität der Abscheidung verlangt wird oder ein höheres Aufkommen ferromagnetischer Verunreinigungen vorkommt, hat MAGSY einen neuen Platten-Magnetabscheider mit sieben magnetischen Kreisen entwickelt!

Die Verunreinigungen werden direkt auf den magnetischen Türen aufgefangen und dort festgehalten. Die Türen sind oben mit einem dachartigen Schutz (sog. „Nase“) ausgerüstet. Dieser dachartige Schutz (sog. „Nase“) befindet sich auf der Tür an der Stelle, an der konstruktionsmäßig die höchste Abreißkraft des Magneten herrscht. Das aufgefangene Metall wird hier mit höchstmöglicher Kraft festgehalten, damit es nicht wieder in den Materialfluss mitgerissen wird. Zusätzlich schützt diese sog.“Nase“ das aufgefangene Metall auch mechanisch vor dem Mitreißen in das bereits separierte Material.

Die sog. „Laterne“ ist mit einem in der Mitte der Rohrleitung angebrachten verstellbaren Materialverteiler ausgestattet. Dieser Materialverteiler lenkt das zu separierende Material zu den beiden magnetischen Türen und steigert dadurch die Qualität der Abscheidung. Der verstellbare Materialverteiler ist leicht einstellbar (Möglichkeit, den Winkel des Materialverteilers einzustellen). Falls ein Material separiert wird, bei dem dieser Materialverteiler nicht verwendet werden kann (der Abscheider würde verstopfen), kann er schnell herausgenommen werden.

Platten-Magnetabscheider für abrasive Materialien

Dieser Typ Magnetabscheider eignet sich auch für die Abscheidung aus abrasiven Materialien. In solchen Fällen werden die mit diesem Material in Berührung kommenden Flächen mit Polyurethan, das widerstandsfähig gegen abrasive Materialien ist, ausgekleidet.

MAGSY verfügt über Kenntnisse und langjährige Erfahrungen in der Zusammenstellung magnetischer Kreise in Platten-Abscheidern, in Abhängigkeit von dem zu separierenden Medium, dessen Eigenschaften und dem Abscheidungsziel.

Modellgrößen und Aufbaulösung des Abscheiders

Bei Bedarf (atypische Anschlussmaße, größer als die angegebenen Standardmaße, nicht ausreichende Bauhöhe) kann MAGSY den MSP-Classic laut Kundenvorgaben in entsprechenden Maßen auf Bestellung liefern.

Standardmäßig werden für den MSP-Classic Modelle folgender Größen gefertigt:

• für Rundrohre mit folgenden Durchmessern: 100; 150; 200; 250; 300 mm
• für eckige Rohre mit folgenden Durchmessern: 100×100; 150×150; 200×200; 250×250; 300×300 mm

Bei Bedarf (atypische Anschlussmaße, größer als die angegebenen Standardmaße, nicht ausreichende Bauhöhe) kann MAGSY den MSP-Classic laut Kundenvorgaben in entsprechenden Maßen auf Bestellung liefern.

Den Magnetabscheider für die Installation in eine Rohrleitung DN 200 mit Ferritmagneten (MSP 200 F – Classic) haben wir auf Lager und er ist sofort lieferbar!

Die wichtigsten Vorteile des Abscheiders MSP – Classic:

• Abscheidung aus schlecht durchlässigen Materialien mit Neigung zu Brückenbildung
• Abscheidung aus abrasiven Materialien
• Möglichkeit der Bestückung sowohl mit Ferrit- als auch mit sehr starken Neodym-Magneten (NdFeB), zur Erzielung der maximalen Höhe der Abscheidung.
• Magnetfeld mit vier oder sieben Magnetkreisen
• Möglichkeit der Abscheidung auch größerer ferromagnetischer Verunreinigungen (Schrauben, Nägel,…)
• verstellbarer Materialverteiler (bei Bedarf leicht herausnehmbar)
• Besonderer Wert wird auf hohe Arbeitssicherheit gelegt – die Magnete sind fest mit dem Abscheiderkörper verbunden.
• die Magnete an den Türen sind mit rostfreiem Blech abgedeckt – sie haben keinen direkten Kontakt mit dem separierten Material.
• Die seitlichen Abscheiderwände haben ein transparentes Fenster, wodurch die Menge der aufgefangenen Verunreinigungen leicht zu kontrollieren ist.
• Die Türen sind mit der sog.“Nase“ bestückt, die das aufgefangene Metall vor einem Mitreißen in das bereits separierte Material schützt.
• sehr hohe maschinelle Verarbeitungsqualität – Verwendung bester Materialien, sehr hohe maschinelle Bearbeitungsgenauigkeit, Widerstandsfähigkeit, Lebensdauer sowie Montagebereitschaft

Grundlegende technische Spezifikation MSP-Classic

Magnetische Ausstattung:

• Ferritmagnete oder sehr starke NdFeB-Magnete

Wärmebeständigkeit des magnetischen Materials:

• standardmäßig: bis 80 °C
• optional: bis zu 150 °C

Magnetische Leistung

• Ferritmagnete: 2000 – 2500 G
• Neodym-Magnete NdFeB: 6000 – 7000 G

Reinigung des Magnetabscheiders

• Die Reinigung des Abscheiders wird bei angehaltenem Materialfluss durchgeführt.
• Nach dem Öffnen der Türen werden die Fe-Verunreinigungen manuell entfernt.

Material

• standardmäßig: rostfreier Stahl 1.4301 / AISI 304
• optional: rostfreier Stahl 1.4404 / AISI 316L (für saure pH-Werte)

Dichtungsmaterial – Türen

• standardmäßig: Gummidichtung, Qualität je nach Abscheidungsaufgabe und Betriebsbedingungen
• optional: Lebensmitteldichtung, konform für den Einsatz in der Lebensmittelindustrie

Die Qualität sämtlicher Materialien ist nach EU-Normen zertifiziert.

Oberflächenbehandlungen:

• maschinell gestrahlt –  für die Lebensmittelindustrie Bearbeitung der Winkel und Schweißnähte innerhalb des Gehäuses gemäß den Anforderungen gültiger Normen für Lebensmittelindustrie (als Option)
• optional auch in polierter Ausführung lieferbar

Anschlusselemente:

• standardmäßig Flansch zur entsprechenden Rohrgröße
• oder JACOB-Schelle zur entsprechenden Rohrgröße

Gegenflansche sind Bestandteil des Produktes. Andere Anschlusselemente (z.B.  „glattes Rohr“) können als nicht standardmäßige Ausführung optional gewählt werden.

Maschinelle Bearbeitung

Sämtliche maschinellen Bearbeitungen erfolgen auf Maschinen in eigenen Produktionsstätten und eigener MAGSY-Maschinentechnologie.

Schweißnähte an den Teilen

Sie wurden gemäß den Anforderungen gültiger technologischer Normen für das Schweißen von rostfreien Materialien ausgeführt. Die anspruchsvolle Ausgangskontrolle der Schweißnähte garantiert eine sehr hohe Qualität bei der Auslieferung.

Fragen Sie uns – wir beraten Sie!

Fertigung nach Maß ist unsere Stärke.
