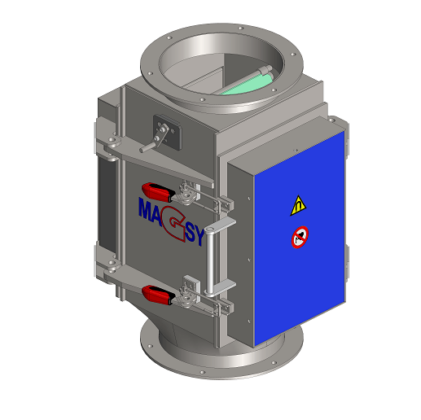

Platten-Magnetabscheider MSP – Classic

Modellgrößen und Aufbaulösung des Abscheiders

Bei Bedarf (atypische Anschlussmaße, größer als die angegebenen Standardmaße, nicht ausreichende Bauhöhe) kann MAGSY den MSP-Classic laut Kundenvorgaben in entsprechenden Maßen auf Bestellung liefern.

Standardmäßig werden für den MSP-Classic Modelle folgender Größen gefertigt:

• für Rundrohre mit folgenden Durchmessern: 100; 150; 200; 250; 300 mm
• für eckige Rohre mit folgenden Durchmessern: 100×100; 150×150; 200×200; 250×250; 300×300 mm

Bei Bedarf (atypische Anschlussmaße, größer als die angegebenen Standardmaße, nicht ausreichende Bauhöhe) kann MAGSY den MSP-Classic laut Kundenvorgaben in entsprechenden Maßen auf Bestellung liefern.

Den Magnetabscheider für die Installation in eine Rohrleitung DN 200 mit Ferritmagneten (MSP 200 F – Classic) haben wir auf Lager und er ist sofort lieferbar!

Die wichtigsten Vorteile des Abscheiders MSP – Classic:

• Abscheidung aus schlecht durchlässigen Materialien mit Neigung zu Brückenbildung
• Abscheidung aus abrasiven Materialien
• Möglichkeit der Bestückung sowohl mit Ferrit- als auch mit sehr starken Neodym-Magneten (NdFeB), zur Erzielung der maximalen Höhe der Abscheidung.
• Magnetfeld mit vier oder sieben Magnetkreisen
• Möglichkeit der Abscheidung auch größerer ferromagnetischer Verunreinigungen (Schrauben, Nägel,…)
• verstellbarer Materialverteiler (bei Bedarf leicht herausnehmbar)
• Besonderer Wert wird auf hohe Arbeitssicherheit gelegt – die Magnete sind fest mit dem Abscheiderkörper verbunden.
• die Magnete an den Türen sind mit rostfreiem Blech abgedeckt – sie haben keinen direkten Kontakt mit dem separierten Material.
• Die seitlichen Abscheiderwände haben ein transparentes Fenster, wodurch die Menge der aufgefangenen Verunreinigungen leicht zu kontrollieren ist.
• Die Türen sind mit der sog.“Nase“ bestückt, die das aufgefangene Metall vor einem Mitreißen in das bereits separierte Material schützt.
• sehr hohe maschinelle Verarbeitungsqualität – Verwendung bester Materialien, sehr hohe maschinelle Bearbeitungsgenauigkeit, Widerstandsfähigkeit, Lebensdauer sowie Montagebereitschaft

Platten-Magnetabscheider MSP – Classic

Grundlegende technische Spezifikation MSP-Classic

Magnetische Ausstattung:

• Ferritmagnete oder sehr starke NdFeB-Magnete

Wärmebeständigkeit des magnetischen Materials:

• standardmäßig: bis 80 °C
• optional: bis zu 150 °C

Magnetische Leistung

• Ferritmagnete: 2000 – 2500 G
• Neodym-Magnete NdFeB: 6000 – 7000 G

Reinigung des Magnetabscheiders

• Die Reinigung des Abscheiders wird bei angehaltenem Materialfluss durchgeführt.
• Nach dem Öffnen der Türen werden die Fe-Verunreinigungen manuell entfernt.

Material

• standardmäßig: rostfreier Stahl 1.4301 / AISI 304
• optional: rostfreier Stahl 1.4404 / AISI 316L (für saure pH-Werte)

Dichtungsmaterial – Türen

• standardmäßig: Gummidichtung, Qualität je nach Abscheidungsaufgabe und Betriebsbedingungen
• optional: Lebensmitteldichtung, konform für den Einsatz in der Lebensmittelindustrie

Die Qualität sämtlicher Materialien ist nach EU-Normen zertifiziert.

Oberflächenbehandlungen:

• maschinell gestrahlt –  für die Lebensmittelindustrie Bearbeitung der Winkel und Schweißnähte innerhalb des Gehäuses gemäß den Anforderungen gültiger Normen für Lebensmittelindustrie (als Option)
• optional auch in polierter Ausführung lieferbar

Anschlusselemente:

• standardmäßig Flansch zur entsprechenden Rohrgröße
• oder JACOB-Schelle zur entsprechenden Rohrgröße

Gegenflansche sind Bestandteil des Produktes. Andere Anschlusselemente (z.B.  „glattes Rohr“) können als nicht standardmäßige Ausführung optional gewählt werden.

Maschinelle Bearbeitung

Sämtliche maschinellen Bearbeitungen erfolgen auf Maschinen in eigenen Produktionsstätten und eigener MAGSY-Maschinentechnologie.

Schweißnähte an den Teilen

Sie wurden gemäß den Anforderungen gültiger technologischer Normen für das Schweißen von rostfreien Materialien ausgeführt. Die anspruchsvolle Ausgangskontrolle der Schweißnähte garantiert eine sehr hohe Qualität bei der Auslieferung.

Fragen Sie uns – wir beraten Sie!

Fertigung nach Maß ist unsere Stärke.
