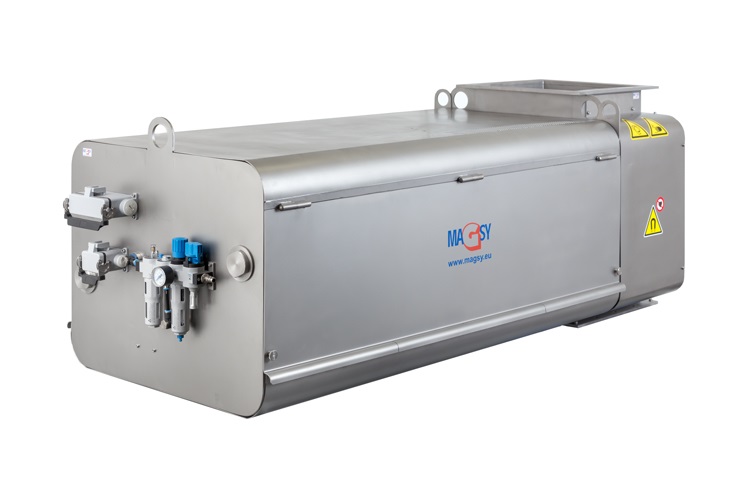

Rotationsmagnetabscheider MSVR Standard – UP

Der Rotationsmagnetabscheider MSVR STANDARD – UP ist eine verbesserte Ausführung des Standardtyps Rotationsmagnetabscheider, insbesondere im Hinblick auf dessen Reinigung. Dafür sind keine zusätzlichen Reinigungsvorrichtungen nötig und die Reinigung kann in sehr kurzer Zeit mithilfe einfacher, ergonomisch geformter Handgriffe durchgeführt werden. Dabei wird größter Wert auf Sicherheit gelegt.

Ausführlichere Info

MSVR Standard – UP Magnete befinden sich im Arbeitsbereich
MSVR Standard – UP Herausziehen der Magnete aus dem Arbeitsbereich
MSVR Standard – UP Herausziehen der Magnete aus dem Arbeitsbereich und Reinigung

Modellgrößen und Aufbaulösung des Abscheiders:

Der MSVR STANDARD – UP wird wie die Reihe STANDARD für den Anschluss an Eckrohre hergestellt. Sollte er in einer Rundrohrleitung installiert werden, sind geeignete Übergangsstücke vom Eck- auf Rundrohr erforderlich. Auf Wunsch liefern wir Ihnen gern diese Übergangsstücke.

Für den MSV Standard – UP werden gewöhnlich Modelle folgender Größen gefertigt:

für eckige Rohre mit folgenden Durchmessern: 200×200; 250×250; 300×300; 350×350; 400x400mm

Bei Kundenanforderungen (atypische Anschlussmaße, nicht ausreichende Bauhöhe) können wir den MSV-STANDARD – UP laut Kundenvorgaben in entsprechend angepassten Maßen auf Bestellung liefern.

Die wichtigsten Vorteile des Abscheiders MSVR STANDARD – UP:

  • zuverlässige Abscheidung – dank des Rotierens der Magnetkerne entsteht ein perfektes sog. “Labyrinth”
  • sehr hohe Abscheidungsrate – Verwendung stärkster NdFeB-Magnete und Reduzierung des Magnetkraftverlustes durch genaue Bearbeitung des Magnetkerndeckrohrs auf kleinstmögliche Stärke
  • innovative Lösung des gesamten Systems einschließlich ausgezeichneter Konstruktionslösung der Kernabdeckung – Einsparung der Betriebskosten für die Wartung der Anlage
  • kompakte Anlage – die Magnetkerne und die Deckrohre sind Bestandteil des Gehäuses, der abnehmbare Behälter für Fe-Verunreinigungen ist Teil des Produktes – es ist keine zusätzliche Reinigungsvorrichtung notwendig
  • besonders kundenfreundliches, manuelles Reinigungssystem = System herausfahrender Komponente, Reduzierung des Arbeitszeitverlustes des Bedienungspersonals, sehr hohe Arbeitssicherheitsstufe!
  • sehr hohe maschinelle Verarbeitungsqualität – Verwendung bester Materialien, sehr hohe maschinelle Bearbeitungsgenauigkeit, Widerstandsfähigkeit, Lebensdauer sowie Montagebereitschaft
  • Die Magnetkerne sind dauerhaft mit Schutzhüllen abgedeckt und dadurch droht keine Verschmutzung oder Beschädigung während des Reinigungsprozesses

Je nach Anforderungsgrad der magnetischen Abscheidung und dem Technologie- oder Produktschutz können die Magnetkerne verschiedene Zusammenstellungen magnetischer Kreise bilden, und zwar in zwei Standardstufen. Dies bedeutet, dass entweder der Wert der magnetischen Flussdichte oder der Wert der Abreißkraft Vorrang hat. Nach diesen Kriterien wird für die Zusammenstellung der Kerne die Stufe I oder II. gewählt.

Informationen über die Sicherheit und Qualität der Magnetabscheider

Wir achten auf hohe Qualität der Magnetabscheider

Grundlegende technische Spezifikation des MSVR STANDARD – UP

Magnetische Ausstattung:

  • sehr starke NdFeB-Magnete in den Deckrohren
  • Magnetringfläche außen Ø 29 mm, Rohr außen Ø 31 – 32 mm je nach geforderter magnetischer Leistung

Wärmebeständigkeit des magnetischen Materials:

  • standardmäßig: bis 80 °C
  • optional: bis zu 150 °C

Magnetische Leistung

Rostsystem

  • rotierende, herausausziehbare Magnetkerne, standortgebundenes Deckrohr – fest

Magnetrost – sog. “Labyrinth”

  • Dank der rotierenden Komponente ist ein maximales sog. “Labyrinth” gewährleistet.

Material – Gehäuse, magnetische Komponente

  • standardmäßig: rostfreier Stahl 1.4301 / AISI 304
  • optional: rostfreier Stahl 1.4404 / AISI 316L (für saure pH-Werte)

Dichtungsmaterial – Türen

  • standardmäßig: Gummidichtung, Qualität je nach Abscheidungsaufgabe und Betriebsbedingungen
  • optional: Lebensmitteldichtung, konform für den Einsatz in der Lebensmittelindustrie

Die Qualität sämtlicher Materialien ist nach EU-Normen zertifiziert.

Oberflächenbehandlungen:

  • äußere Gehäuseflächen und Rostrahmen: maschinell keramikgestrahlt
  • äußere Rostrohroberflächen: maschinell gestrahlt oder optional poliert

Die inneren Gehäuseflächen sind maschinell gestrahlt, für die Lebensmittelindustrie Bearbeitung der Winkel und Schweißnähte innerhalb des Gehäuses gemäß den Anforderungen gültiger Normen für Lebensmittelindustrie (als Option).

Anschlusselemente:

  • standardmäßig Flansch zur entsprechenden Rohrgröße
  • Gegenflansche sind Bestandteil des Produkts.

Linearführung des Vorschubs

  • sehr genaue Linearführung, gegen Staub abgedichtete Gleitflächen

Material – flexible Schutzhülle (Schutzhülle der Magnetkerne während der Reinigung)

  • Kortexin-Gewebe

Maschinelle Bearbeitung

  • garantiert qualitätsgerechte und genaue maschinelle Bearbeitung

Sämtliche maschinelle Bearbeitungen erfolgen auf Maschinen in eigenen Produktionsstätten und eigener MAGSY-Maschinentechnologie.

Schweißnähte an den Teilen

Sie wurden gemäß den Anforderungen gültiger technologischer Normen für das Schweißen rostfreier Materialien ausgeführt. Die anspruchsvolle Ausgangskontrolle der Schweißnähte garantiert eine sehr hohe Qualität bei der Auslieferung.
