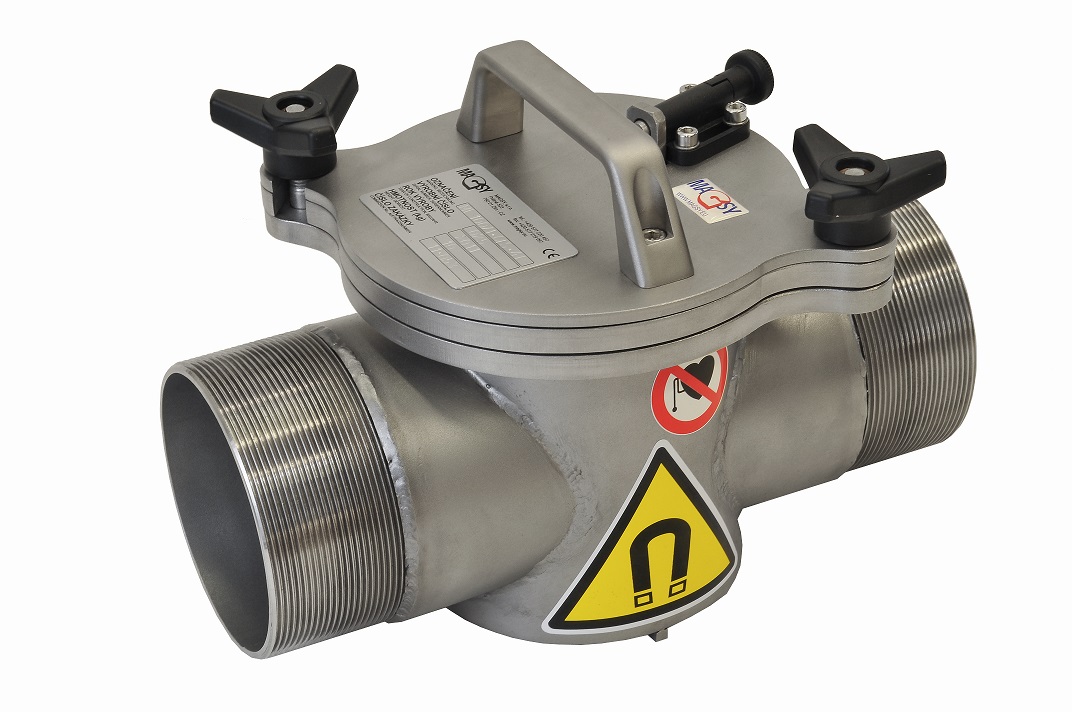

Magnetabscheider für Tankwagen MF CIS Special

Magnetabscheider für Tankwagen MF CIS Special

MF 100/1-CIS-4P-N-5-120-S-P-MODEL 1 – 51943
Dieser Magnetabscheider für Tankwagen eignet sich zum Auffangen ferromagnetischer Verunreinigungen aus trockenen pulverigen und leicht durchlässigen Materialien der Lebensmittel-, Chemie- oder Rohstoffindustrie, die aus dem Tankwagen mithilfe von Druckluft, gegebenenfalls in freiem Fall, entladen werden. Die magnetische Komponente ist am Abscheiderkörper mithilfe von Muttern gesichert. Der Abscheider eignet sich für eine Druckrohrleitung mit maximalem Druck von 2 bar. Das sog. Durchfluss-„Labyrinth“ bilden
7 Magnetrohre.

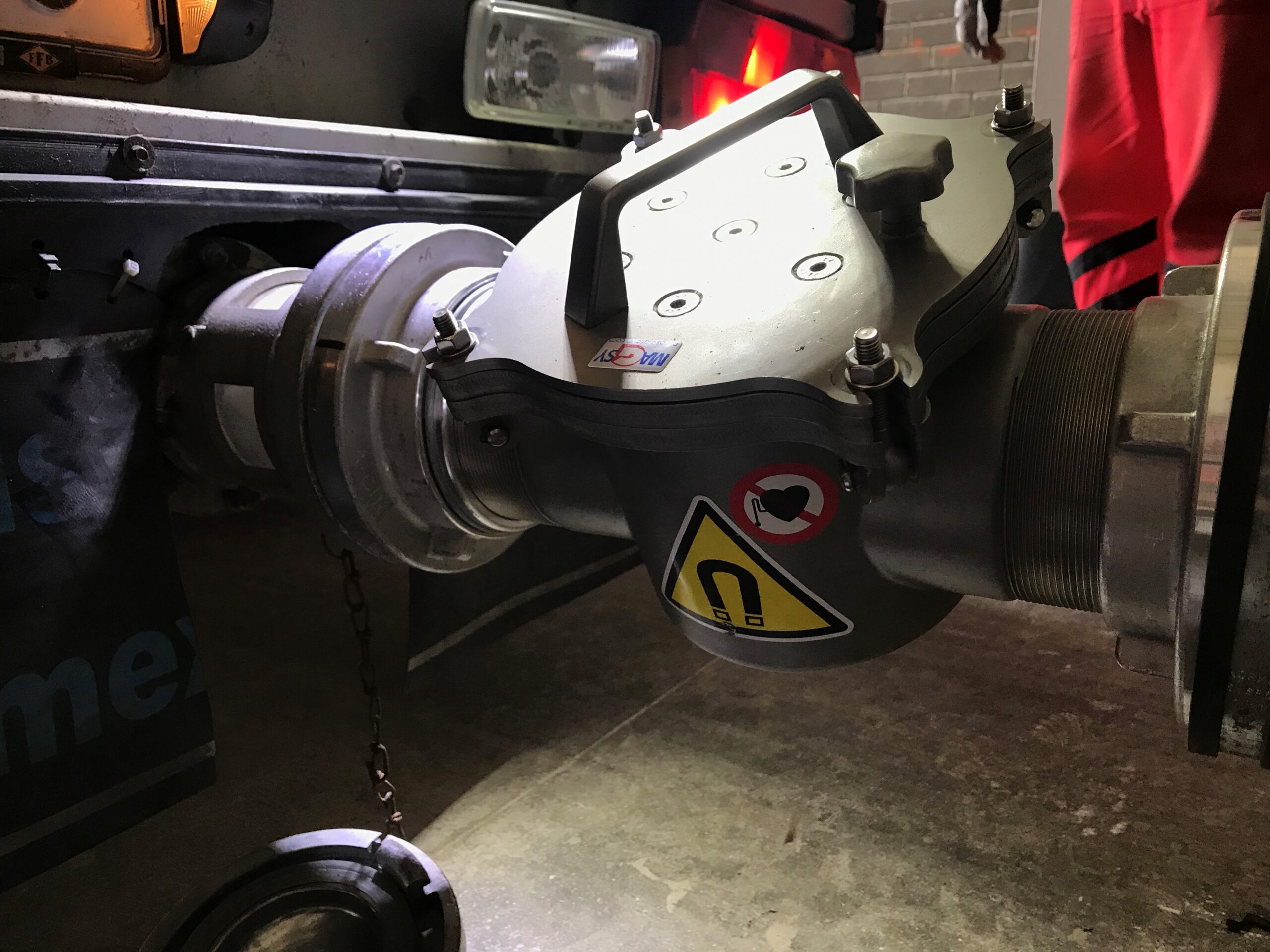

Verwendungsbeispiele

Ausführlichere Info

Neuheiten gegenüber der Standardversion

  • Der Magnetabscheider ist an zwei Stellen mit einer Silikondichtung versehen.
    1. zwischen dem Körper und den Rohren und 2. zwischen den Rohren und den Magneten.
  • Die Magnete sind dauerhaft mit rostfreien Rohren abgedeckt. Der Vorteil dieser Lösung besteht darin, dass die Magnete sicher gegen Feuchtigkeit geschützt sind. Auf diese Weise können bei unvorsichtiger Reinigung keine ferromagnetischen Verunreinigungen an die Magnete gelangen.
  • Die magnetische Komponente ist am Abscheiderkörper mit vier Sicherheitspunkten befestigt.
  • Der gesamte Abscheider ist sandgestrahlt. Poliert sind lediglich die Deckrohre zwecks Reinigung – leichteres Abwischen der aufgefangenen ferromagnetischen Verunreinigungen.

Technische Eigenschaften des Abscheiders

  • 100 – innerer Eintritt- und Austrittdurchmesser 100 mm
  • 1 – einmantelig, weder Kühlen noch Wärmen des Abscheiderkörpers
  • 4P – 4 Zoll Außengewinde am Ein- und Ausgang
  • N – der gesamte Magnetabscheider ist aus rostfreiem Stahl 1.4301 gefertigt.
  • magnetische Flussdichte am Mantel 12.343 G
  • Abreißkraft am Mantel 97 N
  • 120 – Temperaturbeständigkeit bis zu 120 °C





Grundlegende technische Daten

Magnetische Ausrüstung

  • sehr starke NdFeB-Magnete in polierten Edelstahlrohren

Wärmewiderstand des magnetischen Materials

  • bis zu 80 °C als Standard

Magnetische Kraft

  • Standardgrad IV – hohe Reißkraft und Induktion

Material des Abscheiders

  • Standard: rostfreier Stahl 1.4301 / AISI 304
  • Optional: Edelstahl 1.4404 / AISI 316 L (für sauren pH-Wert)

Druckfestigkeit

  • Standard: 2 bar
  • Je nach Bedarf ist es möglich, eine Version mit höherem Druck herzustellen.

Oberflächenbeschaffenheit

  • Außenflächen und Abscheiderkörper: maschinell gestrahlt mit Keramikmischung
  • Außenfläche der Abdeckrohre: Polieren

Verbindungselemente

  • Standard-Gewinderohr 80 oder 100 mm
  • können je nach Bedarf mit Schnellverschlusskupplungen zur Brandbekämpfung nachgerüstet werden

Material der Dichtung

  • Norm: Siegel, die den Anforderungen der Lebensmittelindustrie entsprechen
