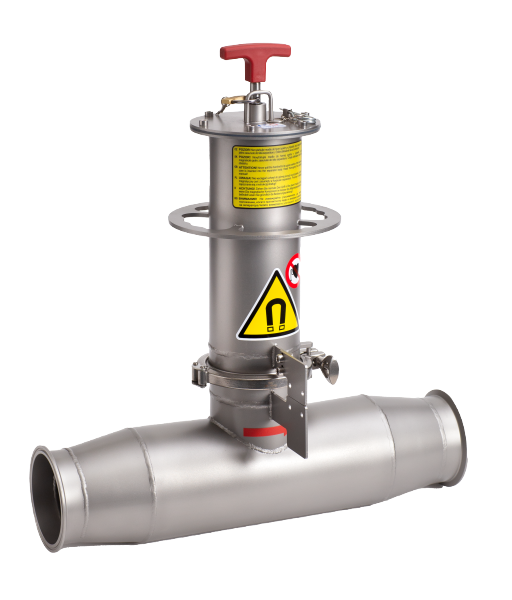

Durchfluss-Magnetabscheider MF – Special
MF 100/1-CL10-K-80-S-P-MODEL 1 – 51992
Dieser Abscheider ist für halb- oder dickflüssige Mischungen, die den Durchfluss-Standardabscheider mit mehreren dünnen Magnetrohren verstopfen könnten, ausgelegt. Er findet Verwendung in der Lebensmittel- oder Fleischindustrie. Im Abscheiderkörper befindet sich lediglich ein Magnetrohr mit einem Durchmesser von 60 mm. Um dieses Rohr herum fließt das gesamte zu separierende Material – grob gemahlenes Fleisch und Innereien. Der Magnetabscheider hat keine versetzten Rohre und garantiert daher einen kontinuierlichen Materialfluss. Der Abscheider kann in einer Druckrohrleitung mit maximalem Druck von 10 bar platziert werden. Die magnetische Komponente ist auf der oberen Seite mit einem Hängeschloss versehen, das das unerlaubte Herausziehen des Magnetrohrs während des Materialflusses in der Rohrleitung verhindert.
Ausführlichere Info
Technische Eigenschaften des Abscheiders
- 100 – innerer Eintritt- und Austrittdurchmesser 100 mm
- 1 / einmantelig
- CL – Anschluss an die Rohrleitung mithilfe des Verbindungssystems CLAMP
- 10 – in eine Druckrohrleitung mit maximalem Druck von 10 bar
- K – Die Teile, die in Berührung mit dem zu separierenden Material kommen, sind aus korrosionsbeständigem, rostfreien Stahl 1.4404 gefertigt.
- 80 – Temperaturbeständigkeit bis zu 80 °C
- S – Silikondichtung
- P – Die Oberfläche des Abscheiders wurde durch Sandstrahlen behandelt. Poliert sind lediglich die Deckrohre.
- magnetische Flussdichte am Mantel: 10.500 G
- Abreißkraft am Mantel: 114 N
Technische Basisdaten MF-Spezial
Magnetische Ausrüstung
- Sehr starke NdFeB-Magnete, in Abdeckrohren
- Magnet Ø59
Wärmewiderstand des magnetischen Materials
- Standard: bis zu 80 ˚C
Magnetkernsystem in Rohren
- Geschlossene Kerne in Rohren, Kerne sind vertikal im Bauteil verschiebbar
Material des Abscheiders
- Standard: rostfreier Stahl 1.4404 / AISI 316L
Material der Gehäusedichtung und Komponenten
- Standard: Silikondichtungsqualität entsprechend der Trennaufgabe und den Einsatzbedingungen
Oberflächenbeschaffenheit
- Außenflächen des Gehäuses und der Abscheiderkomponenten: maschinell gestrahlt mit einer feinen Keramikmasse
- Außenfläche der Deckrohre: maschinell gestrahlt mit einer feinen Keramikmischung
- Innenflächen der Karosserie technologisch gereinigt, nicht mechanisch verändert,
Verbindungselemente
- Verfahren zur Verbindung mit dem Rohr unter Verwendung des CLAMP-Verbindungssystems
Technische Bearbeitung
- Alle Bearbeitungen werden auf den Maschinen unserer eigenen Produktionsbasis und unserer eigenen Maschinenbautechnologie MAGSY CZ durchgeführt.
Schweißnähte von Teilen
Ausgeführt nach den Anforderungen der aktuellen technologischen Normen für das Schweißen von rostfreien Stahlwerkstoffen. Die hohe Qualität des Ergebnisses wird durch eine anspruchsvolle Ausgangskontrolle der Schweißnähte gewährleistet.
